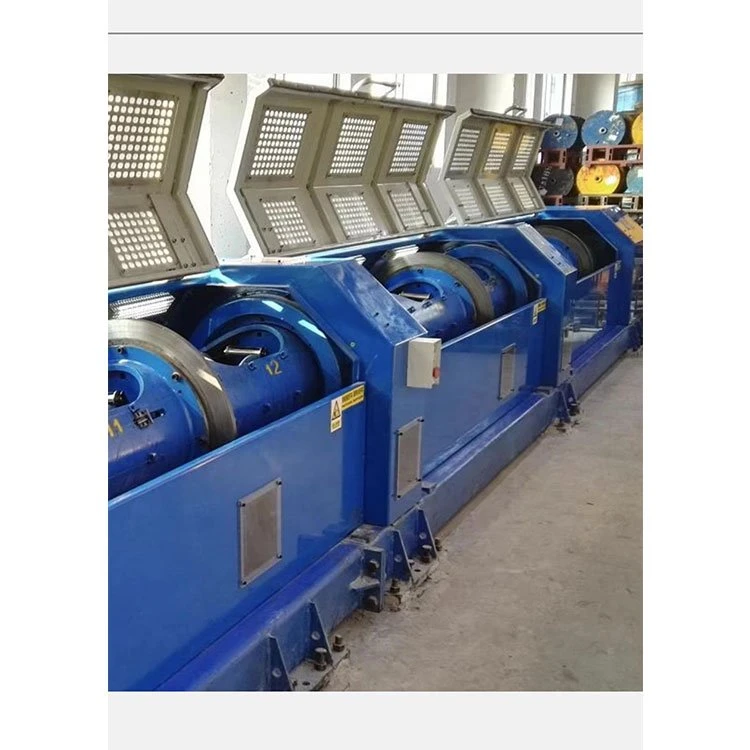

250/12 Horizontalni stroj za nasukavanje cijevi

Serijski broj

Naziv kupljene opreme

Ukupne dimenzije

Model

Broj

Težina

1

Brzi cijev twister

Širina 1000* visina 1300* dužina 14800

12/250

5200KG

Sastav opreme

1, opremu čine Centralna linija, bačva, formiranje, vučenje, uvlačenje linije, električni kontrolni dio;

Projekat

Serijski broj

Struktura opreme

Zahtjevi funkcije i parametri uređaja

Napomena

Baza koju ovaj rad može i ginseng
Broj

1

Promjer žice prije uvijanja (mm)

0,8 do 2

2

Promjer nakon uvijanja (mm)

2,5 ~ 5

3

Raspon uvijanja (mm)

1-100

4

Brzina opreme (R.P.M.)

Maksimalna brzina 1800 RPM, brzina rada 1600 RPM, podešavanje brzine opreme može se postaviti lozinka (PLC kontrola funkcije)

5

Operativni smjer opreme

Okrenut prema uređaju, žica je na desnoj strani.

6

Twist smjer sistema

S/Z

7

Način nanošenja cijevi

Nanošenje

8

Raspon razreda jačine čelične žice (Mpa)

600 ~ 2800

9

Zaustavite kada se dostigne pred-dizajnirana dužina metra

Mjerni metar usvaja PLC automatsko zaustavljanje na mjernom metru, preciznost ≤ 1,5%.

10

Oprema bi se trebala automatski zaustaviti kada se otkrivena polomljena linija u području tijela cilindra i prešanje umru

Oprema ima uređaj za zaustavljanje prekida veze.

11

LED rasvjeta je ugrađena unutar sigurnosnog omota

Za udarne lampe i fenjere treba osigurati sigurnosnu zaštitu na površini kako bi se izbjegao sudar drugih objekata i čelične žice

12

štit

Svaki I-točak odgovara prozoru za promatranje. Vidljivi prozor je napravljen od očvrsćenog stakla, a sigurnosni pokrivač je fleksibilno otvoren gore-dolje bešavnom čeličnom cijevi. Mašina se može odmah zaustaviti ako je otvorena ≤150mm. Kada je sigurnosni pokrivač otvoren i nije zaključan, platforma se može pomaknuti samo ali se ne može normalno pokrenuti. Maksimalna buka je 82dB testirana na udaljenosti od 1000mm od zaštitnog pokrivača

Položite sredinu žice

Tip hranjenja

ne-rotirajuca

Ja upravljam sistemom za jacking

Postoji tip otvora, nosiv podrška mehanička konstantna linija napetosti.

Sistem za prignjeиivanje

Koristite posebno podešavanje vijka otpornog na hlađenje užeta

Raspon promjera Od 300000000000000000000000000000000000000000000000

250 (po zahtjevima zahtjevnika za I-točak)

Unutar cilindara, točak poleže liniju.

13

Ja upravljam sistemom za jacking

Postoje tip otvora, nosiv podrška mehanički konstantan napetost pražnjenje, fluktuacija napetosti je manja od 3N, raspon napetosti od 30 ~ 80N.

14

Sistem za prignjeиivanje

Koristite posebno podešavanje vijka otpornog na hlađenje užeta

15

Raspon promjera Od 300000000000000000000000000000000000000000000000

250 (po zahtjevima zahtjevnika za I-točak)

Cilindar dio

16

Broj I-točaka u svakom cilindru

3 *4 čvora = 12

17

Tip sistema žice na cilindru

Na svakom zavoju ugradite kotač vodiča kako biste prošli liniju, te osigurajte da se čelična žica ne oklizne pri iznošenju linije.

18

Unutrašnji promjer mlaznice volfram karbita za usmjeravanje žice

Mlaznicu za navođanje izrađuje tvrda sliva YG8 materijala s unutrašnjim promjerom od 8mm. Fiksiran je zategnutim vijkom i ljepiinom kako bi se osiguralo pouzdano fiksiranje.

19

Uticnica žice Ugao žice tacna

Maksimalni ugao od žice mlaznice u središtu cvjetne ploče do žice mlaznice na zidu bačve ne prelazi 30°. Maksimalni ugao dvije polomljene linije od žice utičnice prve bačve do dovoda žice posljednje bačve ne prelazi 25°. Maksimalni ugao polomljenih linija od žice izlazne mlaznice druge bačve do žice izlaznog diska ne prelazi 25°. Specijalna levoja umri treba biti instalirana na izlazu ili savijati kako bi se osiguralo da čelična žica ne isklizne iz levije umru.

20

Podrska za cilindre

Veliki pravac

Brend NSK

21

Cilindar podržava podmazivanje velikog nosivca

Masno podmazano, svaki je snošaj postavljen na sedištu za držanje, ≤75°C

22

Nosiva struktura sedišta

Duktilno gvožđe. (QT - 400)

23

Debljina zida (mm)

Ne manje od 12mm

24

Dinamički sistem cilindra

Stanite i hitno zaustavljanje se odaje. Normalno zaustavljanje treba zaustaviti nakon upoređivanja, što se može postići kočećim potrošnjom energije i drugim metodama. Normalno vrijeme zaustavljanja je manje od 20 sekundi, a hitno zaustavljanje treba biti završeno u roku od 10 sekundi. Jastučići za kočnice se lako zamjenjuju nakon wear.

25

Okvir za tacnu žice I-wheel lock

Okvir za pladanj žice je opremljen s podnošcem otvora kako bi se podržala vertikalna konstantna napetost koja se izlaže, te automatsko podešavanje prilagođenja uređaja za napetost kako bi se osiguralo da svaka čelična žica i pramen izležu jednosmjerno. Podešavanje vijka za pritisnjenje napetosti za rad desnom rukom. Svaka žica tacna može da utiče na potrebe proizvodnje od ø 250 I-točaka.

26

Ja upravljam načinom za držanje

Horizontalno ožičavanje podrške

27

Ja kotačić damnje u žici tacnu

Automatsko podešavanje uređaja za napetost žice, osigurajte da svaka čelična žica, niska uniformna linija. Ja kotačić na liniji, primućivanje pojas instaliran oprugu, pritlagođenje napetosti vijak podešavanje za rad desnu ruku.

28

Uređaj za otkrivanje slomljene linije

Break line alarm, PLC kontrola programa.

29

Paralelni dizajn cilindra

Tijelo bačve je vanjska linija za navoje, osigurati da je čelična žica od izlaza tijela bačve do završnih usta tiska umrijeti u uniformi i ne postoji fenomen ponočnog savijanja, a maksimalni sklopivi Kut između izlaznih usta tijela bačve i izlaznih usta žice ne prelazi 25°.

30

Baza domaćina

Odeljak čelik + čelik + beton

31

Kutija sa pogonom za zavrteno

Spindless drive

U područje oblika
Domena

32

Distribucija rupa od žice

Set od 12 rupa. Svaki set izliva žice je napravljen od tvrde slitice YG6X materijala sa unutrašnjim promjerom od 8mm i fiksiran ljepiikom kako bi se osigurala pouzdana fiksacija.

33

Aparati pre deformacije

Bayonet instalacija je rezervirana i prilagođena prema specifikacijama strukture proizvoda

34

Zatvaranje ugla pritiskanja umri

25 ° ili manje

35

Pres linija die držač struktura

Opruga pritiska podešava pritisak

36

Pritisak na veličinu umri

100*50*(25+25) L * W * H (visina: veličina 50 nakon što su dva komada zatvorena)

Može se prilagoditi

37

Kalup bazni mobilni

Linija prešanje die frame usvaja dovetail groove vodilicu za podešavanje i pokret fleksibilno

38

Nakon deformatora

Prilagodi prema specifikacijama strukture proizvoda

Drži olovni točak

39

vuce

Sinhronizacija električne kontrole

40

Promjer vučnog kotača mm

460 * 2 ¢

41

Tip vučnog kotača /tip ravnine

U groove

42

Sistem za podršku na vučnom kotaču

Podrška za noseće

43

Broj utora/promjer utora

Članak 8 do 9 / R3mm

44

Tvrdoća utora

Materijal vučnog kotača GCr15, tvrdoća ≥HRC58-60o

45

Realizacija transformacije okretne udaljenosti

PLC beskonačno promjenjiva brzina

46

Uređaj za taksimetar

Jedan kraj vucnog kotaca je blizu prekidaca.

47

Uređaj sa elektronskim metarom

PLC elektronski metar, prikaz na ekranu za prikaz

48

Drive way

Jednostruki aktivni i dvostruki vučno kotači

Zatvorena linija reda

49

Kabel vrpce

Servo motorna kontrola

50

Režim premještanja reda

Linija vijka za loptu, PLC kontrola unaokolo

51

Vertikalni/horizontalni regulacijski kotač

Valjač ima R groove, nosiv čelik

52

Podrška za zatvorenu liniju

Primanje i-točaka usvaja mehanički pneumatski tip vrha

53

Uze-up napetost

Magnetno pudersko stiskalo konstantno uvlačenje napetosti.

54

Promjer veličine primanja I-točaka (mm)

Mušterija za obezbjeđenje

Drive dynamic Department of system / electricity control

55

Prenošenje

Ne postoji

56

Vozač domaćina

Motor vozi cilindar da se okrene

57

Glavni motor

Motor promjenjive frekvencije (18,5kW)

58

vuce

Frekventni motor za konverziju

59

Take-up motor

Frekventni motor za konverziju

60

Kontrola brzine glavnog motora

Inverter

61

Kompletna mašina za električnu kontrolu

PLC kontrola programa

62

Prikaz

Ekran osjetljiv na dodir
